一、太阳能热水系统的原理及分类

1.太阳能热水器分类

太阳能热水器利用阳光中蕴含的能量，将太阳能转化为热能，将水从低温加热到高温，满足人们在生活和生产中使用热水的需求

1.1按吸收太阳能组件分类

根据接收太阳能的介质不同，工程中常用的太阳能热水器可分为真空管式太阳能热水器和平板式太阳能热水器。

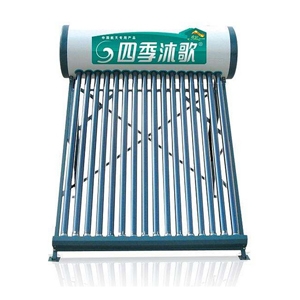

真空管式太阳能热水器

真空管式家用太阳能热水器由集热管、储水箱、支架等相关附件组成呼和浩特太阳能热水

真空管数量可分为15根管、18根管、20根管、24根管、30根管等

根据水箱容积，可分为100L、120L、150L、200L、300L等

按真空管外径可分为45管、58管、70管等

根据真空管的长度，可分为1.5米、1.8米、1.9米等

平板式太阳能热水器

根据集热器的结构，平板型可分为水平管、垂直管两类。

根据水箱规格，可分为60L、80L、100L、120L等

真空管式太阳能热水器最常见，占国内市场份额的95%。然而，随着建筑对美观的要求和安装空间的限制，平板太阳能热水器越来越多地出现在项目中

1.2从结构分类

根据太阳能热水器的结构组成，可分为普通太阳能热水器和分体式太阳能热水器。

普通风格：将真空玻璃管直接插入水箱，利用加热水循环，提高水箱内水温，是目前厂家采用的。它也是最流行和最传统的。这种热水器只能在顶层使用，除非顶层用户与楼下的特殊铁关系，屋顶面积有限。

分体式：解决不是用户也可以使用太阳能热水器的问题。分体循环有两种，一种依靠水自然循环，热交换效率低，远不能满足用水要求；一种依靠泵循环热交换，解决自然循环效率低的问题，泵循环，可显著改善水的热交换。

1.3根据水箱的压力分类

从水箱压力可分为：承压式太阳能热水器和非承压式太阳能热水器。呼市太阳能热水系统

压力类型：无论哪种分体式热水器，都有致命的缺点，必须使用压力水箱，是所有分体式热水器的基本思路，直接测试加热部分的密封性能；制造压力水箱成本高，存在安全问题，需要7个大气；循环效果不是很理想。解决水的循环和用水的便利性。

非承压式:目前安装在屋顶上的都是非承压式热水器。它的水箱有一根与大气相连的管子。利用屋顶与家庭之间的高度差，使用水时会产生压力。安全成本和使用寿命明显高于承压型。屋顶有限

2.太阳能热水器原理

2.1吸热过程

真空管太阳能热水器：太阳辐射通过真空管的外管，然后被集热涂层吸收，然后沿内管壁传递到管内。此时，水加热，温度逐渐升高，比例降低，形成向上动力，形成热虹吸系统。随着热水向上移动并储存在储水箱的上部，低温水沿管的另一侧不断补充这样的循环，最后整箱水升高到一定的温度。

平板太阳能热水器：由于集热板中的热虹吸自然循环，介质及时将太阳辐热传递到水箱中，介质也可通过泵循环实现热传递，稳定水温。

2.2循环管路

真空管式太阳能热水器，热水通过重力提供动力，而平板电脑则通过自来水的压力提供动力。然而，这两个太阳能集中加热系统都采用了泵循环。由于太阳能热水器集热面积小，考虑到热能损失，一般不采用管道循环。
