控制系统具有良好的人机对话界面，并能够显示以下具体参数。

1. 温度、温差显示

(1)集热器、水箱、用户末端等温度显示。

能够直接观察系统运行情况，一般包括集热器顶部温 度处显示集热器顶部温度T1、集热器底部温度处显示集热器底部温度T2、水箱温度处显示水箱温度T3。

(2)显示系统循环温差设定， 观察系统运行是否正常。

太阳能系统循环重要方式是温差循环，主要指太阳能系统循环泵启动温差和停止温差。呼市太阳能热水系统

2.水位显示

显示太阳能水箱水位，并为系统补水系统提供信号输人点。

3.时间显示

显示系统时间、显示定时循环时间

太阳能控制系统控制功能主要指人 机互动功能，操作人员能够在控制器上输人各种参数，控制器根据输入参数来进行系统控制。

太阳能控制系 统的主要功能有温差循环、强制循环、定温出水、电加热、伴热带、自动上水、定时加热防冻循环、高温保护、低水位保护、排空功能、停电保持、停电 自动运行、防炸管功能、防欠款功能、远程控制等。

1.温差循环

太阳能热水系统能够自动检 测集热站与水箱之间的温差，并自动进行循环。温度传感器将集热器出口温度T1、水箱温度T2传递给计算机控制器。当T一T，大于温差循环启动值时，控 制器发出控制信号，启动太阳能循环泵，系统开始循环，不断地将集热器产生的热量置换到太阳能水箱。这是一个反复循环的过程，随着水箱内热水温度 不断提高，T与T:之间温差越来越小，直至T1-T2小于温差循环停止值时，计算机控制器发出控制信号，关闭太阳能循环水泵。本系统温差循环启动值默认 为6℃，可调范围为5~10℃，通过定时上水键来调节;温差循环停止默认值为3℃，可调范围为1~5℃，通过设置键来调节。

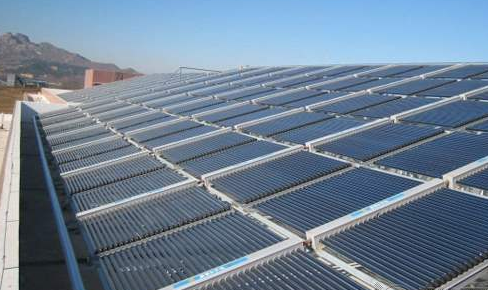

太阳能热水工程控制系统设计

2.定温循环

太阳能热水系统自动检测太阳能集热器温度，并自动进行循环。温度传感器将集热器出口温度T1传递给计算机控制器。当T1大于启动 值时，控制器发出控制信号，启动太阳能循环泵，系统开始循环，不断地将集热器产生的热量置换到太阳能水箱，当T小于启动值时，控制器发出控制信 号，停止太阳能循环泵。

3.上水控制

系统自动检测太阳能水箱水位，当太阳能水位低于设定水位且满足其他设定 条件时，上水电磁阀开启，为水箱补水。

4.辅助热源控制

系统检测水箱温度T2，当水温低于设定值，且在系统设 定的辅助热源启动时间范围内，辅助热源启动，当水温加热到设定值，辅助热源停止工作。

5.防冻控制

防冻控制 包括防冻伴热带和防冻循环的控制，系统检测的关键参数是太阳能集热器室外最不利管道的温度，当低于设定值(一般设定5℃)，防冻控制启动。

6.高温保护

当集热器顶部温度T1大于95℃时，P1不启动(按泵循环按键可启动P1，5min后停);当T1小于90℃时， 恢复启动P1。

7.定时循环

每天7:00，启动P1，延时5分钟关闭。该功能主要针对全玻璃真空管集热器系统而设定 ，以上数据均可以手动调整设置。

8.低水位保护

当水位为0格时，水泵、电加热不启动。

9. 远程监控

有一些用户需要在控制室以外的位置需要了解太阳能系统是否正常工作，当控制器工作出现故障会及时发现。内蒙古太阳能热水工程
