一、双真空超导热管式太阳能集热器结构及工作原理

（1）、玻璃热管结构图：

（2）工作原理：

集热管的蒸发段在太阳光照射下涂层吸热，管内温度逐渐升高，吸液芯的工质受热蒸发汽化，形成蒸汽压，在蒸汽压作用下，蒸汽以声速从蒸发段传到冷凝段，遇冷释放相变潜热，冷凝成液态水珠，沿内壁回流到蒸发段，周而复始，通过相变进行热量传递和交换。以单向超导传热方式，不可逆的将蒸发段吸收的热量传递给冷凝段。冷凝段插入联集器中，冷凝段与联集器中的水进行热交换，把联集器中的水加热。

（3）双真空热管的基本特性

热管内部主要是靠工作液体的相变和蒸汽流动来传递热量的。做为一种传热元件，它具有以下基本特性。内蒙古太阳能热水工程

1）极高的导热性。热管内部主要靠工作液体的汽、液相变传热，热阻小，因此具有很高的导热能力。与银、铜、铝等导热系数较大的金属相比，单位重量的热管可多传递几个数量级的热量。

2）优良的等温性。热管内腔的蒸汽是处于饱和状态，饱和蒸汽从蒸发段流向冷凝段所产生的压降很小，温降亦很小。因而热管具有优良的等温性。

3）热流密度可变性。可以根据需要改变热管蒸发段或冷凝段的加热面积，从而改变其热流密度。

58*1800型联集器解剖图：

（1）、外密封圈。

（2）、联集器外壳：采用优质彩钢板制作成型。

（3）、联集器保温层：保温层采用环保材料发泡成型。

（4）、联集器内胆：采用铝合金轧制，氩弧保护焊接成型。

（5）、联集器排污口。

(4)双真空超导热管优点：

（1）启动快，热管热容小，反应快，集热管所获得的热量可迅速传递到水箱。在多云间晴的低辐射天气也能有效集热。而直插紧凑式热水器集热管所获得的热量先是用来加热真空管内的水，再靠热虹吸作用，加热储热水箱中的水，因此热水启动慢。呼和浩特太阳能热水

（2）得热量高，双真空集热管获得的热量几乎全部用于加热储热水箱中可利用的水，水箱的得热量高。而直插紧凑式热水器所加热得水量还包括真空管内无法取出使用的水量，因此相同体积储热水箱中水的得热量相对要小。

（3）承压高，热管内管密封，可承受较大压力，可直接与自来水系统连接，承压使用，自动运行。

（4）抗冻，真空管内无水，即使在严寒条件下使用也不会冻裂。

（5）双真空热管具有热二极管热量单向传导的功能，即当热管不工作时又与水箱绝热；同时双真空集热管管内不走水，即使个别集热管意外破裂，热水器仍能正常运行。

（6）选择性吸收膜层，耐高温，抗老化，不脱膜。

（7）耐350℃高温，不炸管。

（8）管内不结垢：热管原理，管内无水不存在结垢。

（9）重量轻：管内无水，比普通太阳能集热管可减轻建筑物的载荷50%。呼市太阳能热水系统

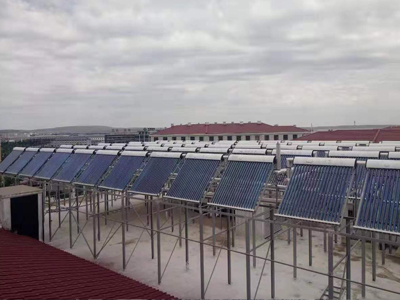

二、双真空超导热管在太阳能热利用中的应用

58*1800型双真空超导热管集热器具有重量轻、可承压、玻璃热管破损联集器不跑水、导热好、热交换速度快、耐氧化、集热效率高、结构紧凑合理、造型美观等优点。

结合我公司独有技术，可使系统晚上自动排空，联箱及室外管道内的热水自动排到保温储热水箱里，减少热损，防止管道冻堵。
